Fenster Querschnitt
Ein Fenster-Querschnitt zeigt den technischen Aufbau moderner Fenstersysteme und macht die Funktion einzelner Komponenten sichtbar. Er dient als Grundlage für die Planung, Auswahl und Bewertung hinsichtlich Wärmeschutz, Schallschutz und Stabilität.
Aufbau und Merkmale eines Fenster-Querschnitts

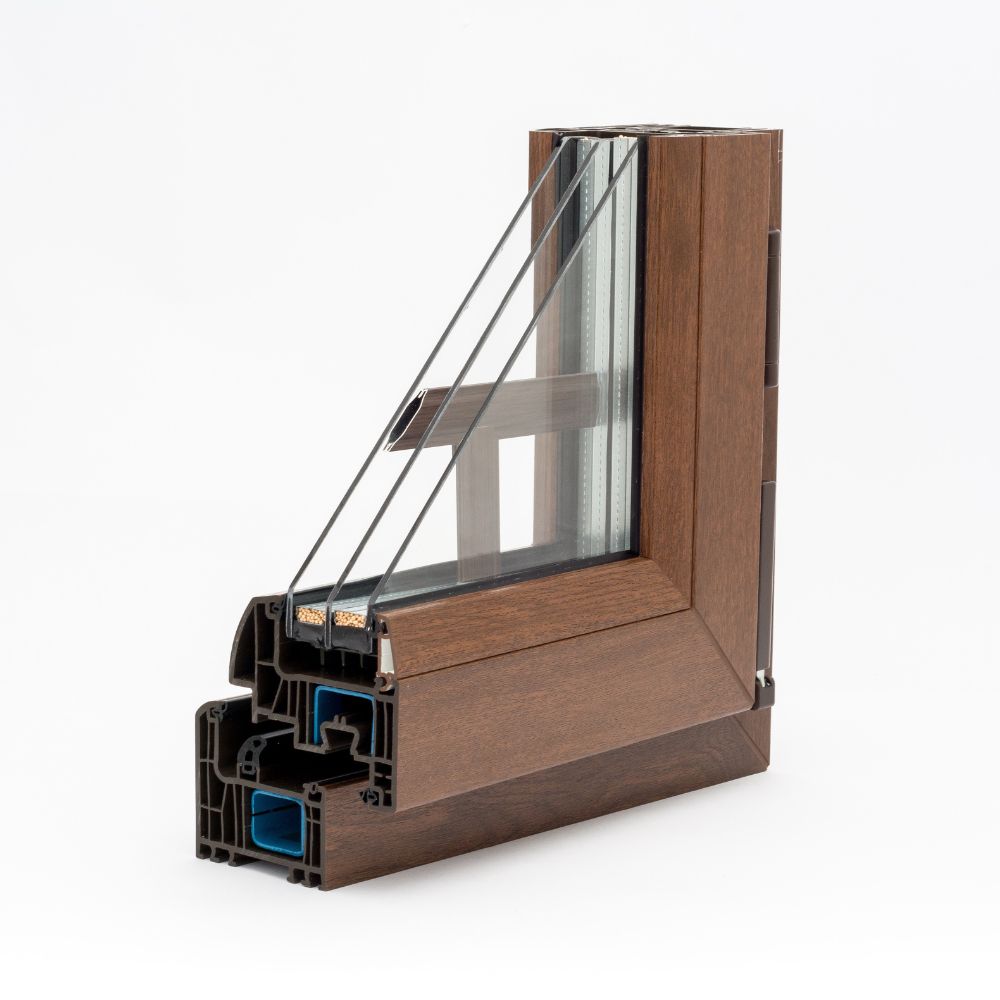

Fenster-Querschnitte geben einen detaillierten Einblick in die Konstruktion von Rahmen, Flügel und Verglasung. Sie verdeutlichen die Anordnung der Materialien und die Integration von Dichtungen, Beschlägen und Wärmedämmzonen.
Typische Elemente im Querschnitt:

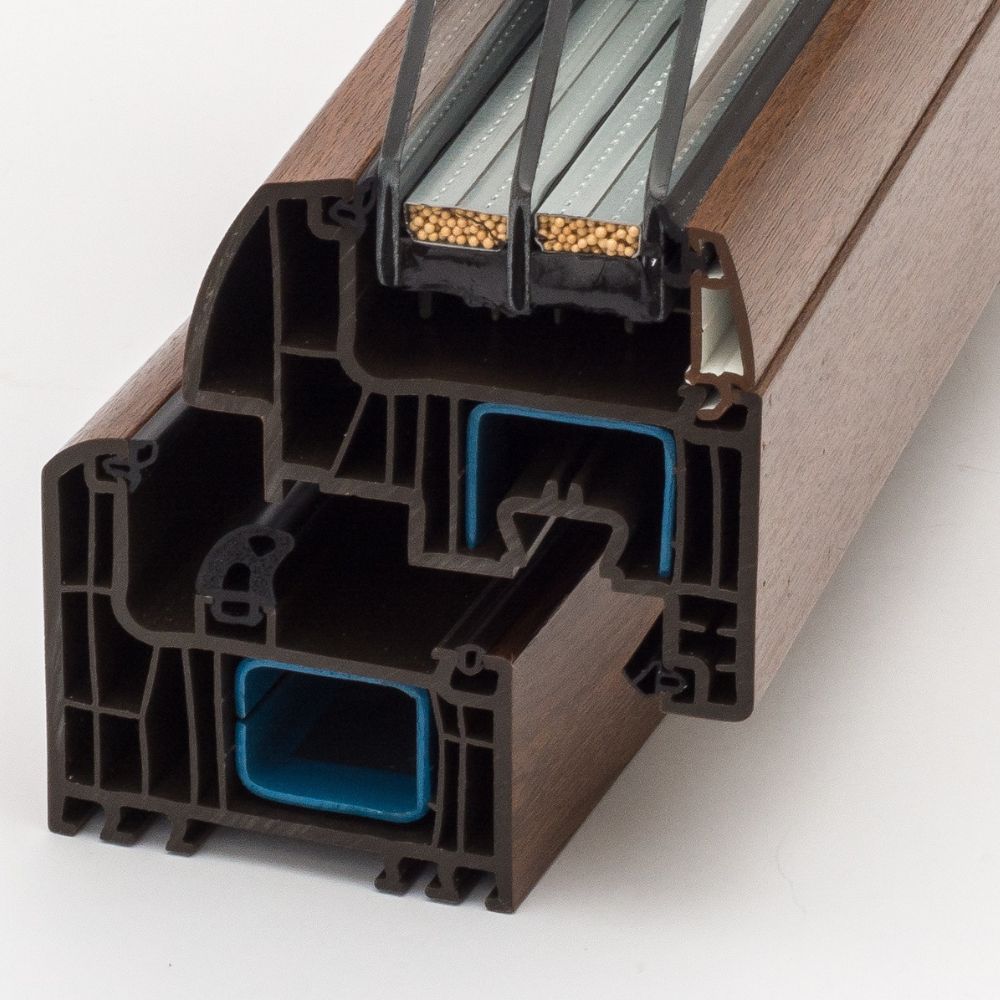

- Rahmenprofile: Mehrkammerprofile aus Kunststoff, Holz oder Aluminium mit thermischen Trennungen
- Verglasung: Zwei- oder Dreifach-Isolierglas mit Abstandhaltern und Gasfüllung
- Dichtungen: umlaufende Anschlag- und Mitteldichtungen für Luft- und Schlagregendichtheit
- Beschlagtechnik: verdeckt liegende oder sichtbare Beschläge für die Flügelbewegung
- Wärmedämmzonen: thermisch getrennte Bereiche zur Reduktion von Wärmebrücken
Der Querschnitt macht sichtbar, wie moderne Fenster gleichzeitig Stabilität und Energieeffizienz gewährleisten.
Varianten und Anwendungsbereiche von Fenster-Querschnitten
Je nach Material und Systemaufbau unterscheiden sich Fenster-Querschnitte in Aufbau und Detailtiefe. Sie sind ein wichtiges Planungswerkzeug für Architekten und Bauherren.
Typische Varianten:

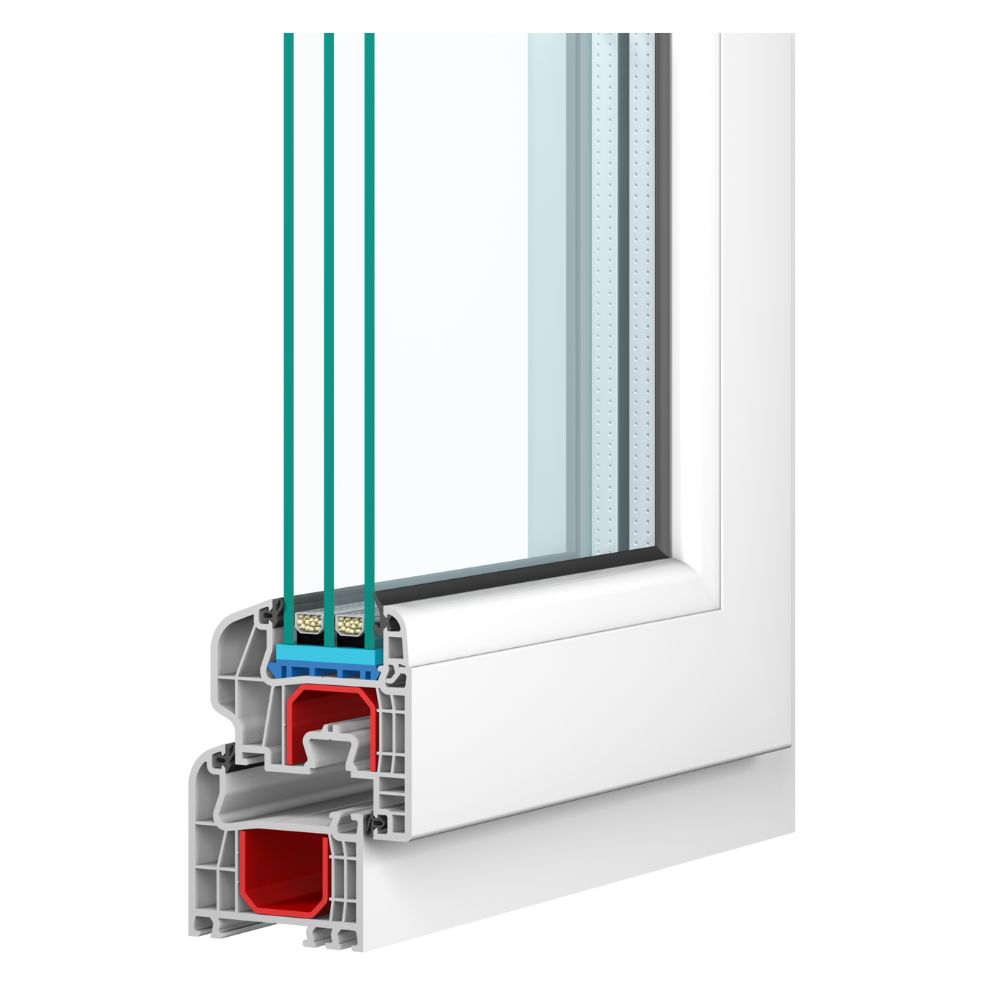

- Kunststofffenster-Querschnitt: mit Mehrkammerprofilen für gute Wärmedämmung
- Holzfenster-Querschnitt: mit massiven Holzprofilen und optionaler Aluschale außen

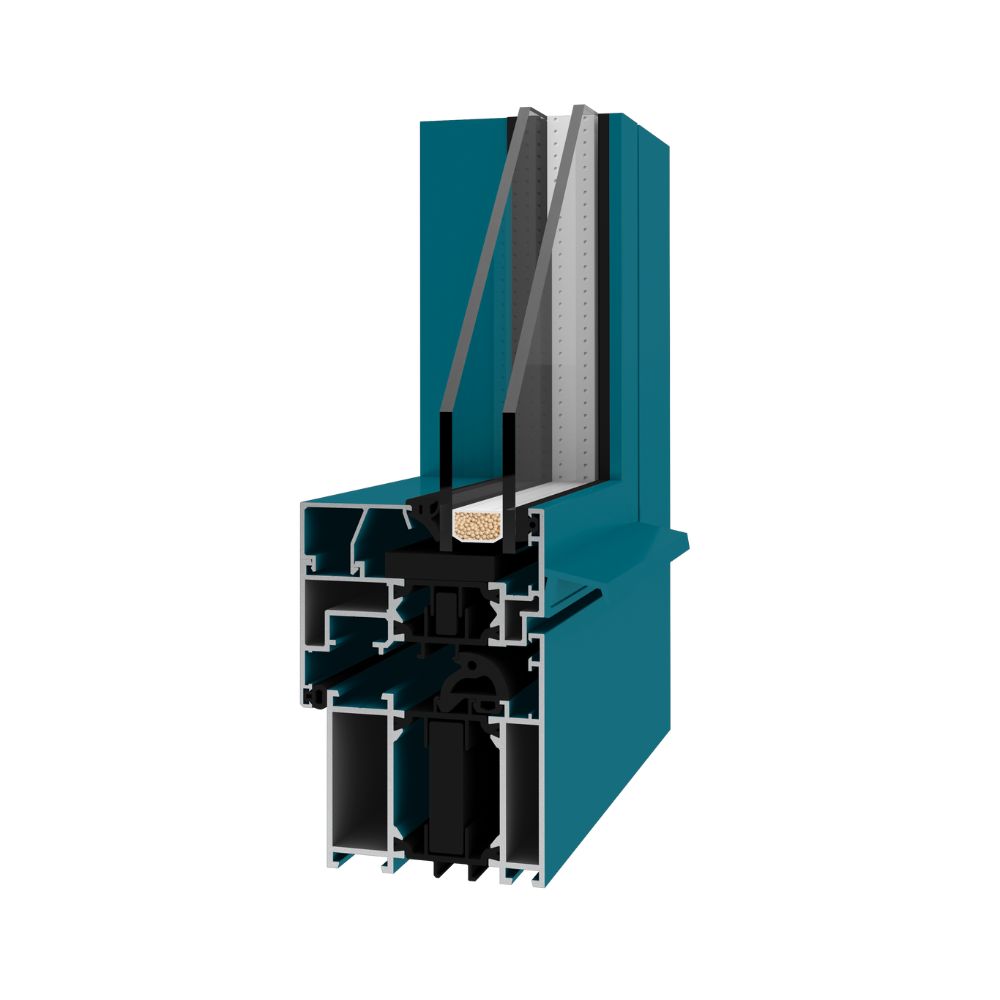

- Aluminiumfenster-Querschnitt: mit thermischer Trennung für hohe Stabilität und schmale Ansichtsbreiten
- Holz-Alu-Fenster-Querschnitt: Kombination aus natürlicher Innenoptik und witterungsbeständigem Außenschutz
Anwendungsbereiche:
- Planung und Ausführung energieeffizienter Fenster
- Vergleich unterschiedlicher Profilsysteme und Materialien
- Nachweis der technischen Eigenschaften wie Uw-Wert oder Schallschutz
Planung und Auswertung von Fenster-Querschnitten
Die Analyse von Fenster-Querschnitten unterstützt die Auswahl des geeigneten Fenstersystems und die Abstimmung auf energetische Standards.
- Profilanalyse: Prüfung der Kammeranzahl und der verwendeten Materialien
- Verglasungsaufbau: Auswahl der Isolierglasart und Abstandhaltertechnologie
- Dichtsystem: Bewertung der Anzahl und Anordnung der Dichtungsebenen
- Wärmeschutzbewertung: Berechnung des Uw-Wertes anhand des Querschnitts
- Detailplanung: Abstimmung mit dem Baukörperanschluss und angrenzenden Bauteilen
Ein präziser Querschnitt erleichtert die Kommunikation zwischen Bauherr, Planer und Fensterbauer und reduziert Planungsfehler.
